تهویه جوشکاری

يكي از مهمترين مشاغل در حوزه ساخت و توليد جوشكاري مي باشد. جوشكاري از جمله مشاغلي است كه كليه عوامل زيان آور را به اشكال و شدت مختلف دارا مي باشد. به همين دليل، اكثر جوشكاران در معرض عوامل زيان آور به خصوص در مواجهه با فيوم هاي جوشكاري مي باشند.

بطوريكه آمارهايOSHA ميزان مرگ و مير را در بين جوشكاران 32 نفر در هر 100000 كارگر جوشكاري نشان مي دهد. يكي از راهكارهاي اساسي در اين زمينه كنترل فيوم هاي جوشكاري از طريق طراحي سيستم تهويه موثر است.مشكلات و بيماري هاي جدي در جوشكاران: عفونت ناحيه تنفسي، خطر ابتلا به سرطان ريه و گاهي اوقات سرطان حنجره و دستگاه ادراري، كبد، بيني، سينوس ها، معده، در جوشكاران بيشتر از بقيه مي باشد.

مواد سمي موجود در دود جوشكاري مثل كادميوم، نيكل، بريليوم، كروم و آرسنيك موادي هستند كه با عث بروز سرطان ريه مي گردند. سازمان بین المللی تحقیقات سرطان (IARC ) فیوم های جوشکاری را جزو عوامل سرطانزا قرار داده است.سازمان ملی ایمنی و بهداشت آمریکا ( NIOSH) اعتقاد دارد که فیوم های جوشکاری عامل بالقوه سرطانزائی هستند. (NIOSH 1994)

کنترل فیوم های جوشکاری

کنترل فیوم های جوشکاری

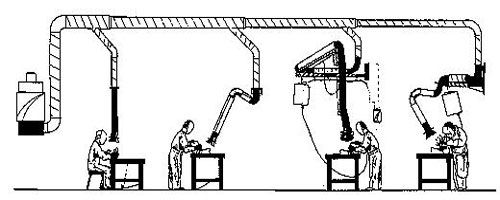

استفاده از روش های فنی مهندسی از جمله سیستم های تهویه موضعی یکی از موثرترین راهکارها در زمینه کاهش آلاینده های هوابرد در محیط های مسقف تلقی می شود، در سیستم های تهویه موضعی، آلاینده در منبع تولید، توسط هود موضعی مناسب گرفته شده و از منطقه تنفسی اپراتور دور می شود.

مزیت استفاده از تهویه موضعی این است که این نوع سیستم ها در صورتی که بطور اصولی و درست طراحی و اجرا شوند، غلظت آلاینده ها تا مقدار قابل توجهی کاهش می یابند و مانع از انتشار آلاینده ها در کل محیط کار می شوند؛ همچنین با جابجایی هوا منجر به تازه شدن هوا در کارگاه نیز می گردند.

محصولات کنترل آلاینده های جوشکاری

محصول شماره 1
هود بازویی قابل تنظیم

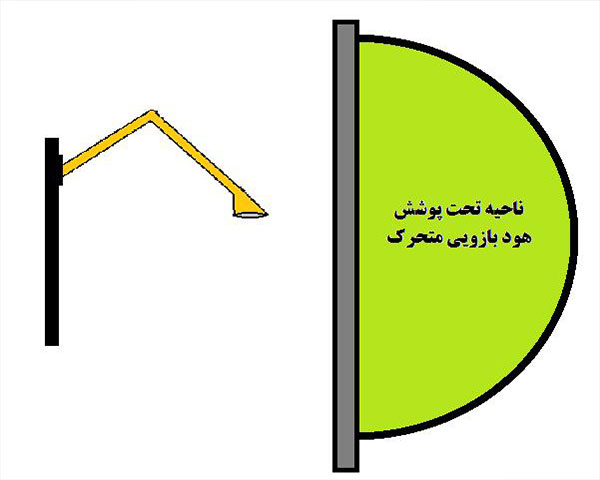

براساس استانداردهای تهویه انجمن مهندسین بهداشت صنعتی آمریکا، برای فعالیت های جوشکاری که امکان انجام آنها در یک نقطه ثابت موجود نیست از هودهای جوشکاری متحرک با مکش مناسب پیشنهاد می شود. استفاده از هودهای موضعی بازویی این امکان را برای اپراتور فرآهم می کند که در یک محدوده نسبتا وسیع از کارگاه (حدود 10 متر مربع) عملیات جوشکاری را انجام دهد و هود جوشکاری را به راحتی در بالای محلی که قرار است جوش دهد تنظیم کند.

این نوع سیستم متحرک این امکان را فرآهم می کند که بتوان بر روی قطعات بزرگ که لازم است با جرثقیل جابجا شوند نیز سیستم مکش موضعی مناسب اعمال نمود، چرا که استفاده از هودهای موضعی ثابت که فضای بالای کار را اشغال می کنند مانع حرکت جرثقیل سقفی می شود و عملا، کاربردی نخواهد بود، اما استفاده از هودهای بازویی به طور موفقیت آمیزی با تمامی شرایط کاری در فرآیند جوشکاری مطابقت دارد و هیچ گونه مزاحمتی برای جوشکار و سایر افراد حاضر در کارگاه ایجاد نخواهد کرد.

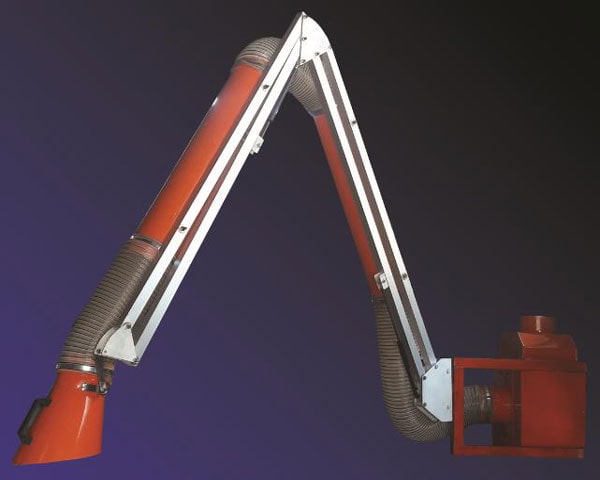

هود بازویی قابل تنظیم

اطلاعات فنی























مدل

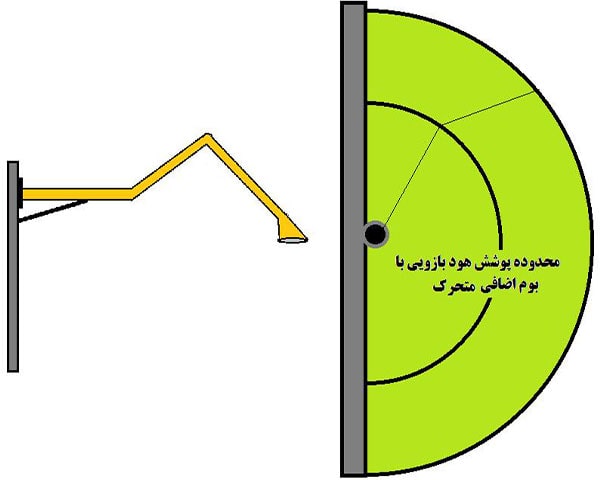

طول بوم (m)

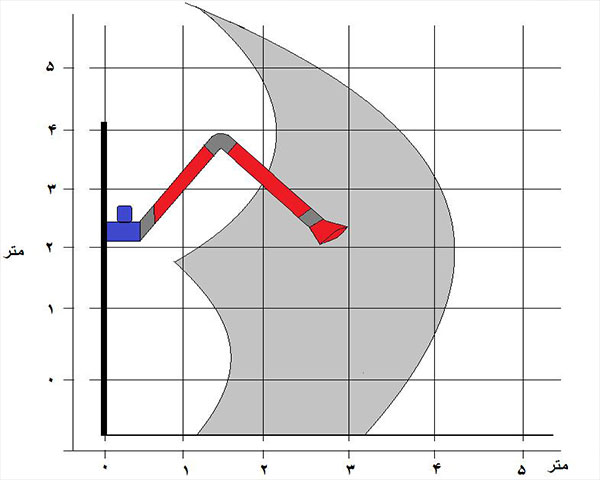

شعاع پوشش هود(m)

طول کل (m)

قطر کانال (cm)

جریان هوا cfm

افت فشار (in.wg)

قطر دهانه هود cm

AH10

بدون بوم

6/2

3

10

200

1/2

15

AH15

بدون بوم

6/2

3

15

600

86/2

20

AHB1- 15

1

6/2

4

15

600

11/3

20

AHB2- 15

2

6/3

5

15

600

42/3

20

AH20

بدون بوم

6/2

3

20

1000

36/2

30

AHB1- 20

1

6/3

4

20

1000

61/2

30

AHB2- 20

2

6/4

5

20

1000

7/2

30

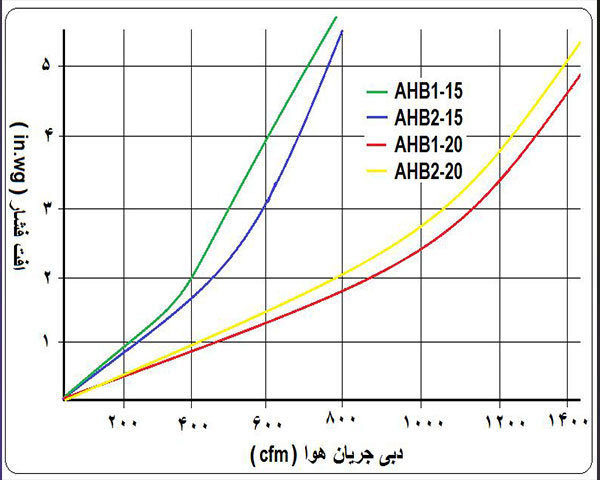

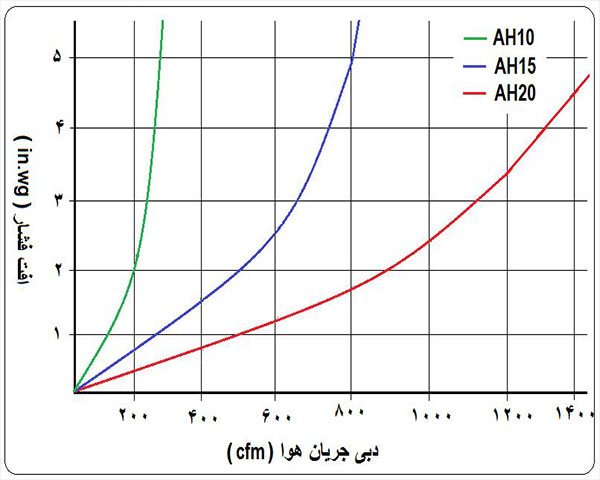

مدل

افت فشار در دبی 200  cfm

(in.wg)

افت فشار در دبی 400  cfm

(in.wg)

افت فشار در دبی 600  cfm

(in.wg)

افت فشار در دبی 800  cfm

(in.wg)

افت فشار در دبی 1000  cfm

(in.wg)

ا افت فشار در دبی 1200  cfm

(in.wg)

افت فشار در دبی 1400  cfm

(in.wg)

AH10

1/2

03/7

NA

NA

NA

NA

NA

AH15

72/0

52/1

86/2

73/4

NA

NA

NA

AHB1-15

75/0

68/1

11/3

34/5

NA

NA

NA

AHB2-15

80/0

75/1

42/3

64/5

NA

NA

NA

AH20

52/0

75/0

14/1

67/1

36/2

2/3

19/4

AHB1-20

51/0

75/0

18/1

82/1

61/2

54/3

71/4

AHB2-20

54/0

81/0

26/1

89/1

7/2

69/3

86/4

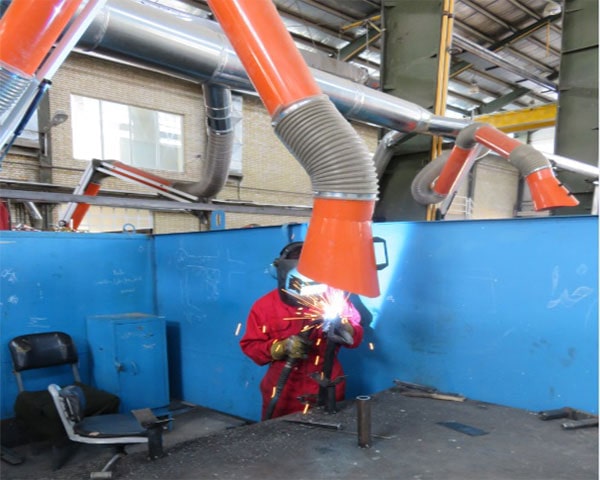

نمونه طرح های اجرا شده

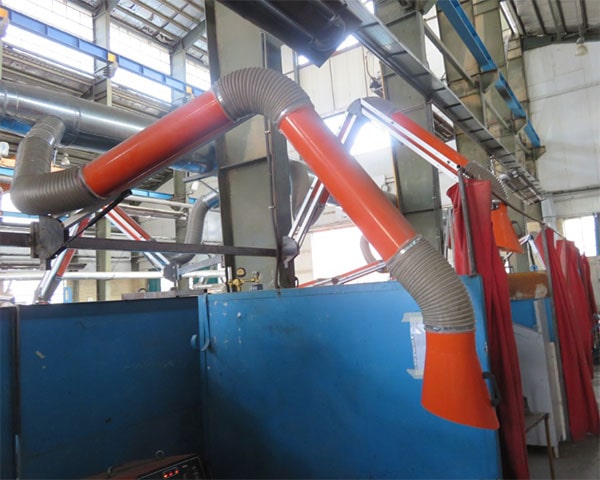

نمونه طرح اجرا شده

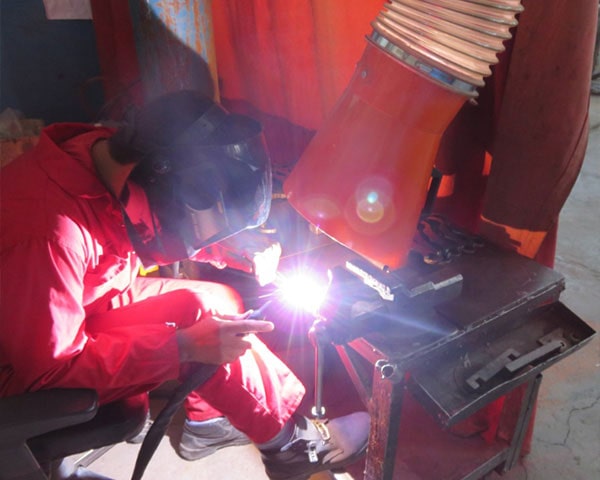

نمونه طرح اجرا شده

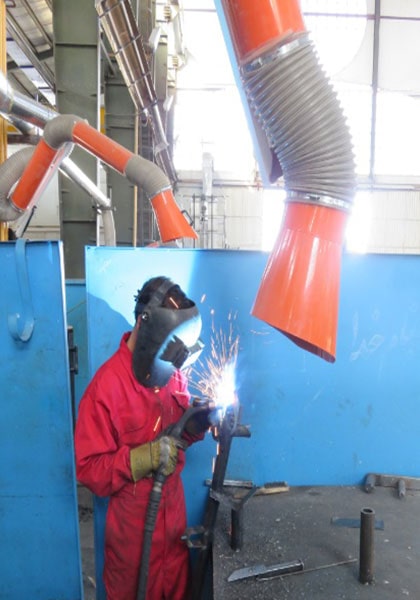

نمونه طرح اجرا شده





نمونه طرح اجرا شده





نمونه طرح اجرا شده





محصول شماره 2
سیستم سیار تصفیه فیوم های جوشکاری



سیستم سیار تصفیه فیوم های جوشکاری به منظور کنترل فیوم های جوشکاری در کارگاه های صنعتی استفاده می شود. در بسیاری از شرایط شرایط برای نصب یک سیستم ثابت تهویه فرآهم نمی باشد. یا جوشکاری بصورت مقطعی بوده و محل انجام جوشکاری موقت می باشد و نصب سیستم تهویه ثابت منطقی و ممکن نیست.
در برخی از کارگاه های صنعتی به دلیل وجود برخی موانع کارگاهی نظیر جرثقیل های سقفی امکان کانال کشی و نصب هود های ثابت وجود ندارد. در این شرایط می توان از سیستم سیار تصفیه فیوم های جوشکاری استفاده نمود. این سیستم در سه مرحله فیلتراسیون با  استفاده از جاذب های اختصاصی قادر است فیوم های جوشکاری را تصفیه نماید.

سیستم سیار تصفیه فیوم های جوشکاری

محصول شماره 3

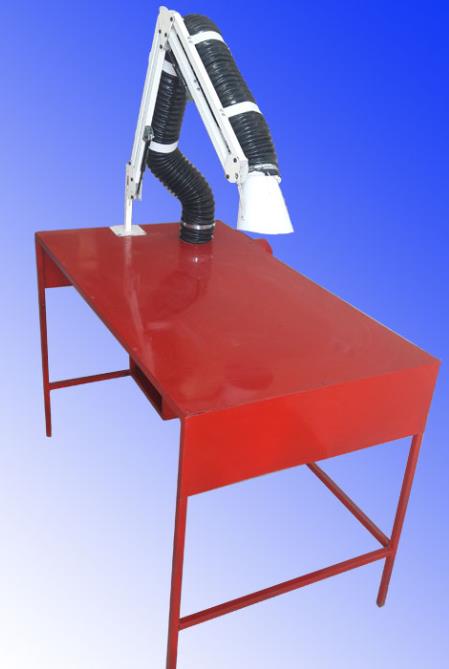

میز تهویه جوشکاری

میز تهویه جوشکاری یکی دیگر از محصولات شرکت تهویه و پالایش پارسیان مهر می  باشد که به کمک آن می توان عملیات جوشکاری را بدون خطر استنشاق آلاینده ها انجام داد.
برای انجام عملیات جوشکاری بر روی قطعات کوچک و سبک که در ایستگاه های کاری ثابت انجام می شوند می توان از این میز استفاده کرد.
بر روی این میز یک هود بازویی کوچک تعبیه شده است که به راحتی بر روی قطعه ای که قرار است جوشکاری شود تنظیم می شود و تمامی آلاینده ها را به درون خود می کشد. لازم به توضیح است که در این سیستم فیلتراسیون آلاینده ها انجام نمی شود و خروجی سیستم بایستی به یک کانال خروجی در پشت میز وصل گردد.
البته بنا به درخواست مشتری، امکان نصب سیستم فیلتراسیون بر روی این میز نیز وجود دارد.
